GBT 10357.3-1989家具力学性能试验椅凳类强度和耐久性/家具测试仪

　　本标准等效采用国际标准ISO 7173-1988《家具—椅、凳类—强度和耐久性测定》。

　　1 主题内容与适用范围

　　本标准规定了椅、凳类家具强度和耐久性试验方法。

　　本标准适用于家庭、宾馆、饭店等场合使用的各种椅、凳类家具的出厂成品，本标准不适用于转椅和陶瓷、腾柳等材料制作的椅、凳类家具。

　　本标准规定的强度和耐久性试验方法，不限定试件的材料、结构和工艺。

　　2 原理和试验分类

　　2.1 原理

　　家具力学测试仪家具力学性能试验，是模拟家具各部在正常使用和习惯性误用时，受到一次性或重复性载荷的条件下所具有的强度或承受能力的试验。

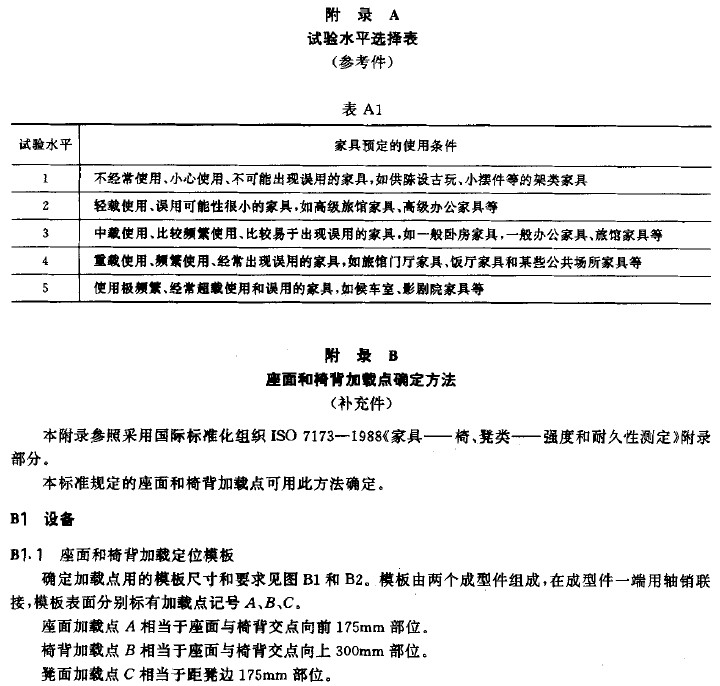

　　根据产品在预定使用条件下的正常使用频数、可能出现的误用程度，按加载大小与加载次数多少，把强度和耐久性试验分为五级试验水平，见附录A(参考件)。

　　2.2 试验分类

　　2.2.1 静载荷试验—用于检验产品在可能遇到的重载荷条件下所具有的强度。

　　2.2.2 耐久性试验—用于检验产品在重复使用、重复加载条件下所具有的强度。

　　2.2.3 冲击试验—用于检验产品在偶然遇到的冲击载荷条件下所具有的强度。

　　3 试验设备和附件

　　3.1 试验设备

　　试验所用的加力设备应能保证正确加力。座面用的加力设备在运行时，不应限制试件的自由倾覆，也不应阻碍椅子在进行椅背试验时的水平移动。

　　3.2 试验附件

　　3.2.1 座面加载垫

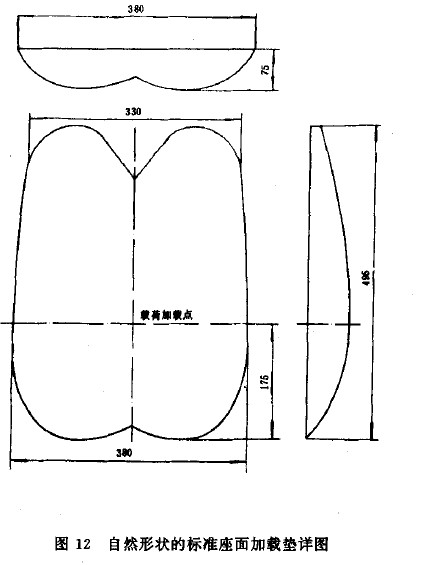

　　外形为自然凹凸形状的刚性物体，其表面坚硬、光滑(参见图12)。

　　3.2.2 座面加载垫

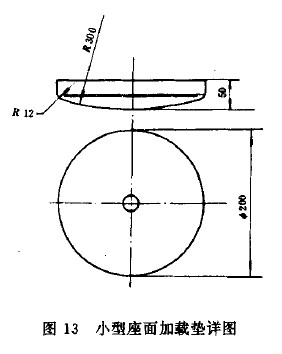

　　直径为200mm的刚性圆形物体，其加载表面为球面，球面的曲率半径为300mm,其周边倒贺半径为12mm(参见图13)。

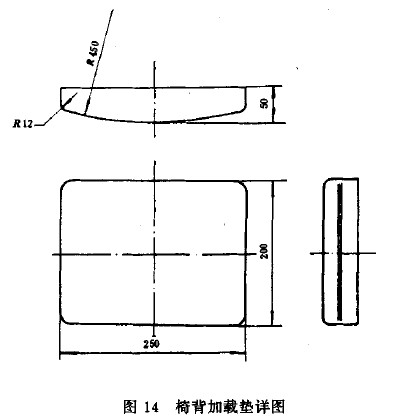

　　3.2.3 椅背加载垫

　　椅前加载垫为长250mm、宽200mm的刚性矩形物体，其加载表面为圆柱面，圆柱面的曲率半径为450mm，其四周边沿倒圆半径为12mm(参见图14)。

　　3.2.4 局部加载垫(用于扶手和椅腿的加载试验)

　　直径为100mm的刚性扁平圆形物体，其加载面周边倒圆半径为12mm。

　　3.2.5 座面冲击器

　　座面冲击器由圆柱体，螺旋压缩弹簧组件和冲击头三部分组成。

　　圆柱体的直径为200mm，它通过螺旋压缩弹簧组件与冲击头相边接，并能沿着冲击头(中心区域)轴线作相对运动。

　　圆柱体加上有关附件(不计弹簧)的质量为17±0.1kg，整个座面冲击器的质量(包括螺旋压缩弹簧组件和冲击头)为25±0.1kg。

　　螺旋压缩弹簧组件的额定弹性系数为6.9±1N/mm，可相对运动部分总的摩擦力应为0.25～0.45N。螺旋压缩弹簧组件的预压缩力为1040±5N,其可再压缩量不应小于60mm。

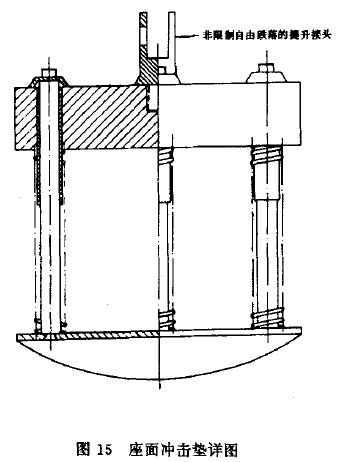

　　冲击头加载表面覆以皮革材料，内装干燥细砂，外形扁平(参见图15)。

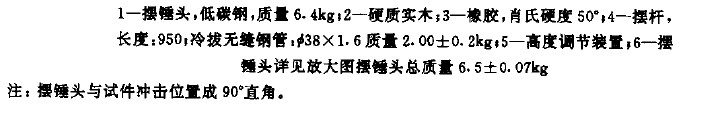

　　3.2.6 冲击摆锤

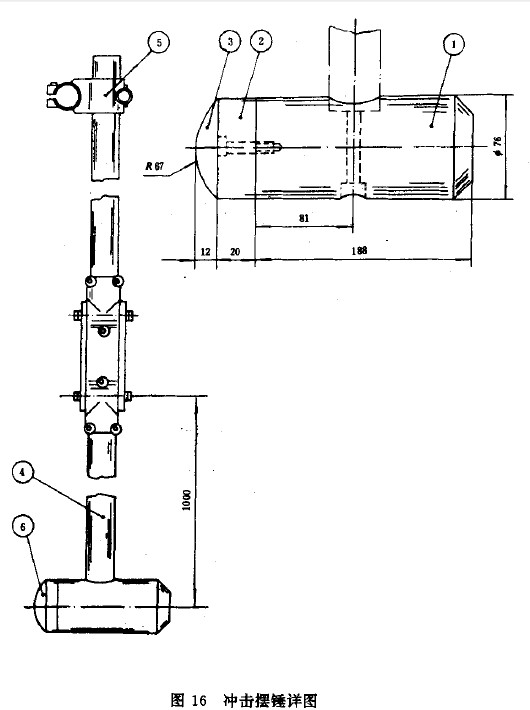

　　一个质量为6.5kg的圆柱刚性锤头，用外径为38mm，壁厚为1.6mm的钢管作为摆杆连接在回转轴上，回转轴应装轴承。摆锤回转中心至锤头重心的距离为1m(参见图16)。

　　

、



　　



　　



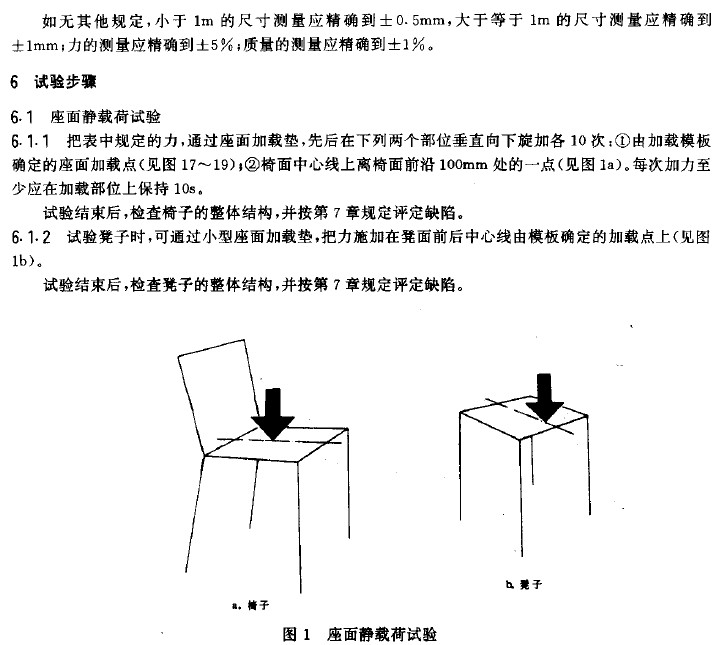

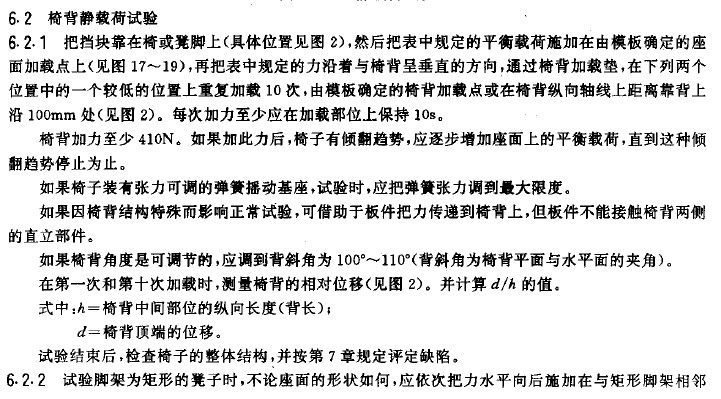

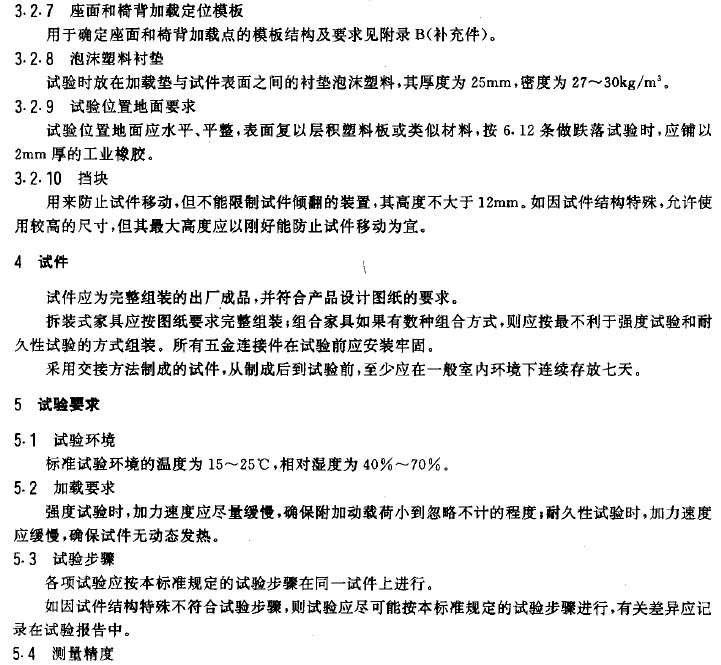

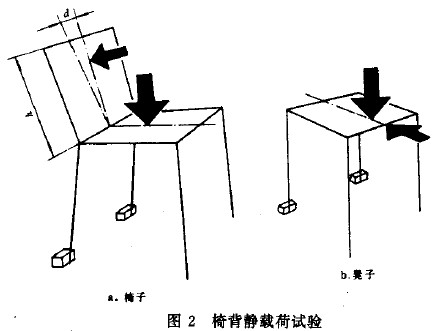

　　二边的每一边中点相对应的座面前沿各5次。试验脚架为三角形的凳子时，则依次把力沿任意二边中线方向加载各5次。

　　



　　



　　

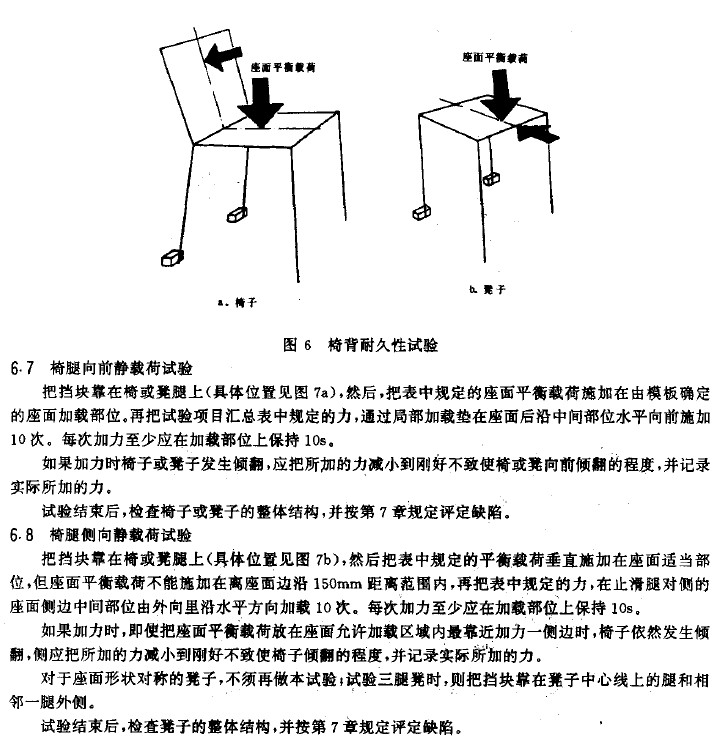

　　6.6.2 试验凳子或椅背很低的椅子时，应把力水平向后施加在座面前沿中点(见图6b)。对于座面纵、横向不对称的四脚登。以一半的加载次数分别沿座面的纵横两条对称轴线方向加载。三脚凳则沿二条主要对称轴线方向加载。

　　试验结束后，检查凳子或椅子的整体结构，并按第7章规定评定缺陷。

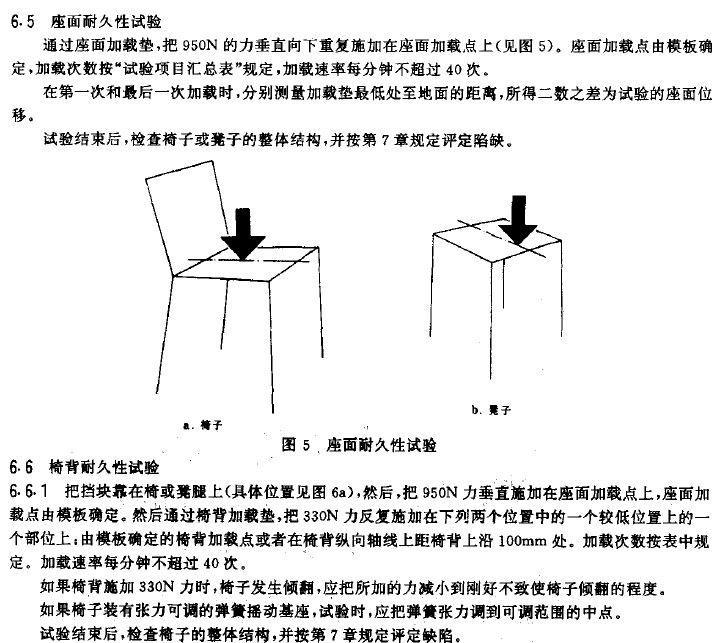

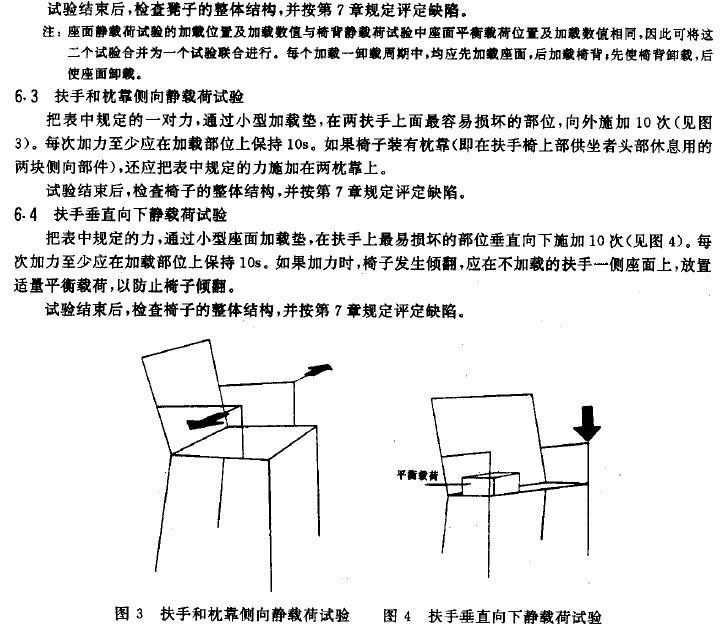

　　注：座面耐久性试验和椅背耐久性试验的座面载荷的加载位置相同，可将这二个试验合并为一个试验联合进行，在每个加载一卸载周期中，均应先加载座面，后加载椅前，先使椅背卸载，后使座面卸载。

　　



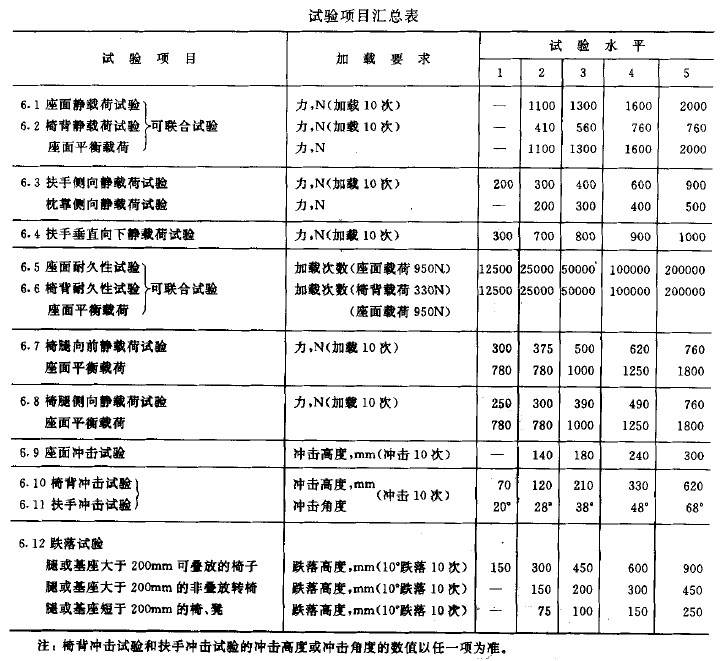

　　6.9 座面冲击试验

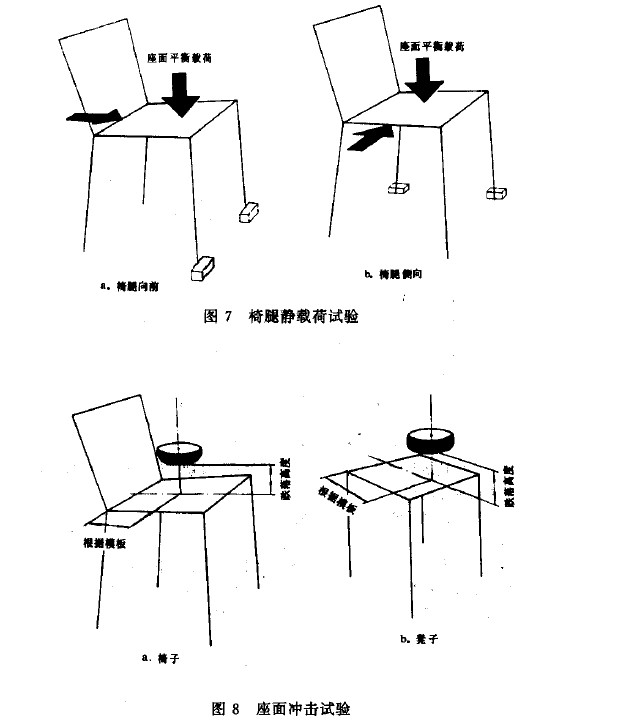

　　把一块光泡沫塑料放在座面上，然后座面冲击器(见图16)置于表中规定的高度，使其自由跌落，冲击下列两个部位各10次(见图8);a。由模板确定的座面冲击部位;b.座面最易损坏的部位。

　　如果椅、凳为软座面时，应通过小型座面加载垫对座面施加20N载荷，并以加载下陷后的表面作为调节冲击高度的起点，然后按上述步骤试验。

　　试验结束后，检查椅子或凳子的整体结构，并按第7章规定评定缺陷。

　　



　　6.10 椅背冲击试验

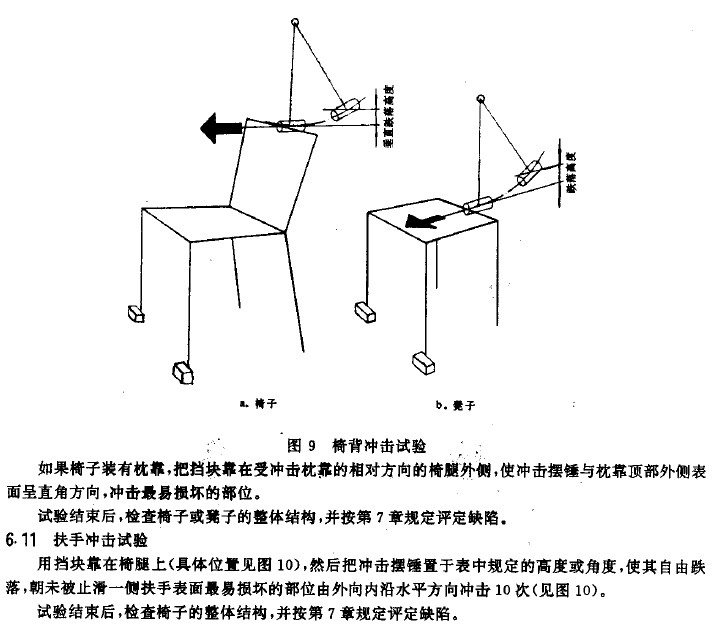

　　把挡块靠在椅或凳腿上(具体位置见图9)，然后把冲击摆锤置于表中规定的高度或角度，使其绕回转轴线自由跌落，朝椅背顶沿外侧中间部位由外向里水平冲击10次。试验凳子时，则冲击座面后沿中间部位(见图9)。

　　试验无明确座面后沿的凳子时，冲击力应沿着最易造成凳子倾翻的方向施加。

　　



　　



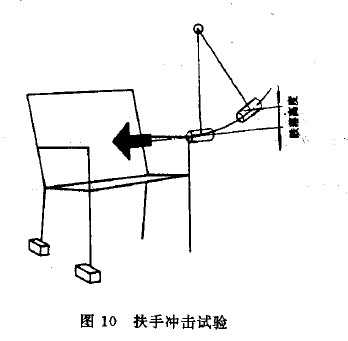

　　6.12 跌落试验

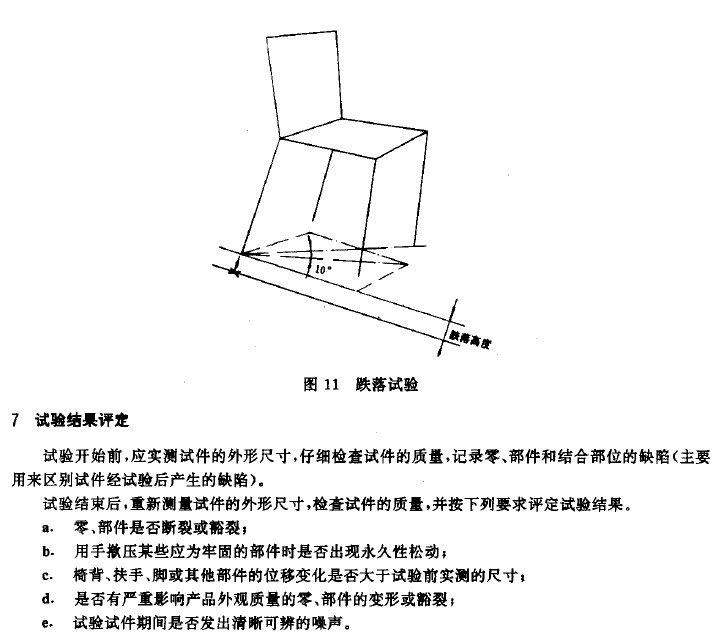

　　把椅或凳吊起，使受冲击腿的底端与其对角线相对一腿的底端之间的联线与水面成10度夹角，其鱼两腿的联线水平(见图11)。如果是三腿凳，则使用两腿底端的联线成水平，使受冲击的另一腿的底端到两腿底端的联线中点的联线与水平面成10度夹角，然后按表中规定高度，把椅子提起，依次跌落冲击前腿和后腿，跌落次数各为10次。三腿凳则跌落冲击任意两腿。

　　叠放椅、凳跌落试验的高度，应取表中规定的相应高度。

　　试验结束后，检查椅子或凳子的整体结构，并按第7章规定评定缺陷。

　　



　　8 试验报告

　　试验报告应包括下列内容：

　　a. 选用何级试验水平;

　　b. 试件试验前的有关技术数据及其缺陷;

　　c. 每项试验和体部试验结束后试件出现的缺陷;

　　d. 任何不同于本标准规定的试验细节;

　　e. 试验机构的名称和地址;

　　f. 试验日期;

　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　b1.2 质量为20kg的砝码

　　B2 确定方法

　　B2.2 椅子加载点确定方法

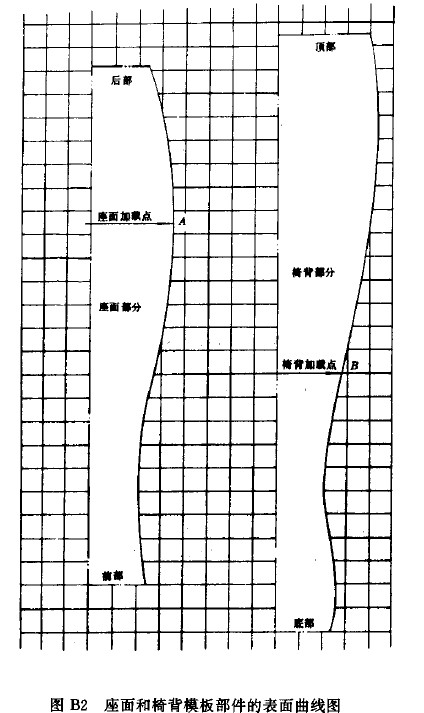

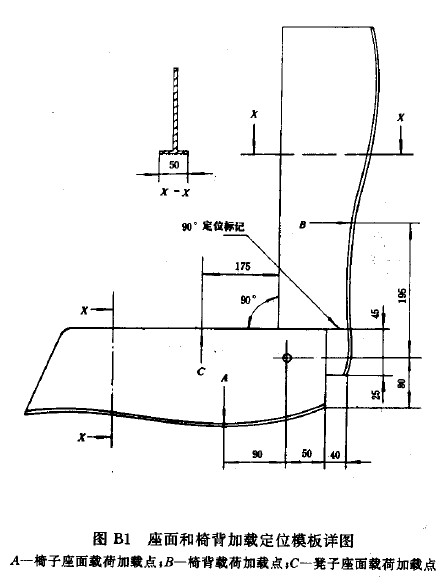

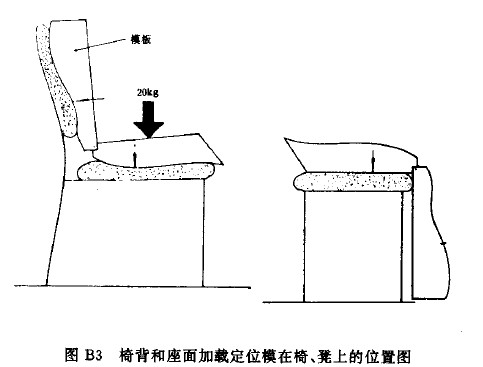

　　用模板紧靠椅子，把20kg的砝码加在座面中心线上的加载点上，然后调整模版，直至与椅子形状相吻合为止(见图B3)。再按模版上的记号标出所需加载点位置。

　　



　　B2.2 凳子加载点确定方法

　　将模板90度定位，然后按图B3所示放在凳面上，标出所需加载点位置。

　　附加说明：

　　本标准由中化人民共和国轻工业部提出。

　　本标准由全国家具标准化质量检测中心技术归口。

　　本标准由北京市木材工业研究所、天津市家具技术研究所和上海市家具研究所共同负责起草。
