GB/T 10357.3-1989 家具力学性能试验椅凳类强度和耐久性/家具测试仪

　　本标准等效采用国际标准ISO 7173——1988《家具—椅、凳类—强度和耐久性测定》。

　　1 主题内容与适用范围

　　本标准规定了椅、凳类家具强度和耐久性试验方法;

　　本标准适用于家庭、宾馆、饭店等场合使用的各种椅、凳类家具的出厂成品。本标准不适用于转椅和陶凳、藤柳等材料制作的椅、凳类家具;

　　本标准规定的强度 和耐久性试验方法，不限定试件的材料、结构和工艺;

　　2 原理和试验分类

　　2.1 原理/家具测试仪

　　家具力学性能试验，是模拟家具种部在正常使用和惯性误用时，受到一次性或重复性载荷的条件下所具有的强度或承受能力的试验。

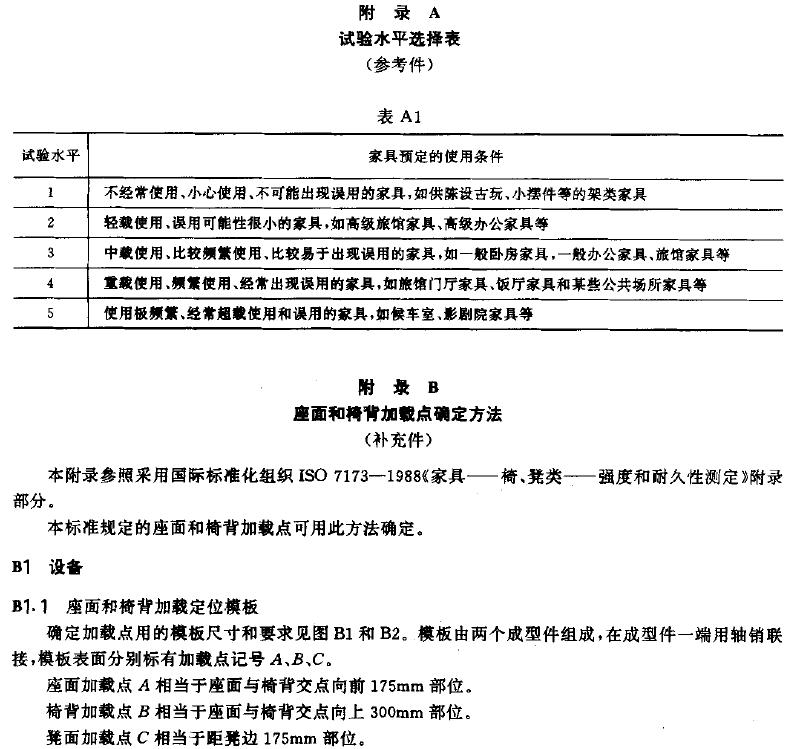

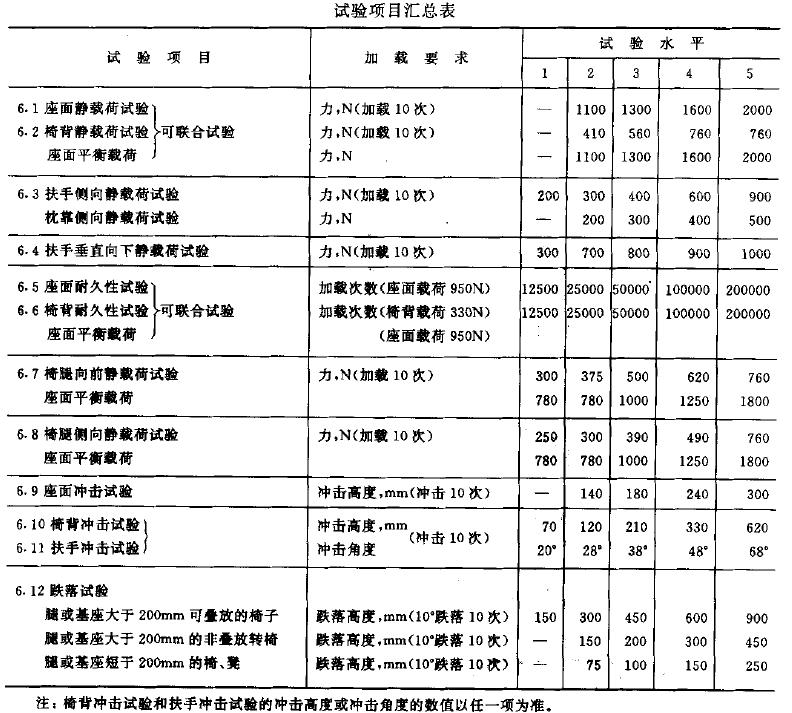

　　根据产品在预定使用条件下的正常使用频数、可能出现的误用程度，按加载大小于加载次数多少，把强度和耐久性试验分为五级试验水平，见附录A(参考件)。

　　2.2 试验分类

　　2.2.1 静载荷试验—用于检验产品在可能遇到的重载荷条件下所具有的强度;

　　2.2.2 耐久性试验—用于检验产品在重复使用、重复加载条件下所具有的强度;

　　2.2.3 冲击试验—用于检验产品在偶然遇到的冲击载荷条件下所具有的强度;

　　3 试验设备和附件

　　3.1 试验设备

　　试验所用的加力设备应能保证正确加力。座而用的加力设备在运行时，不应限制试件的自由倾覆，也不应阻碍椅子在进行椅背试验时的水平移动。

　　3.2 试验附件

　　3.2.1 座面加载垫

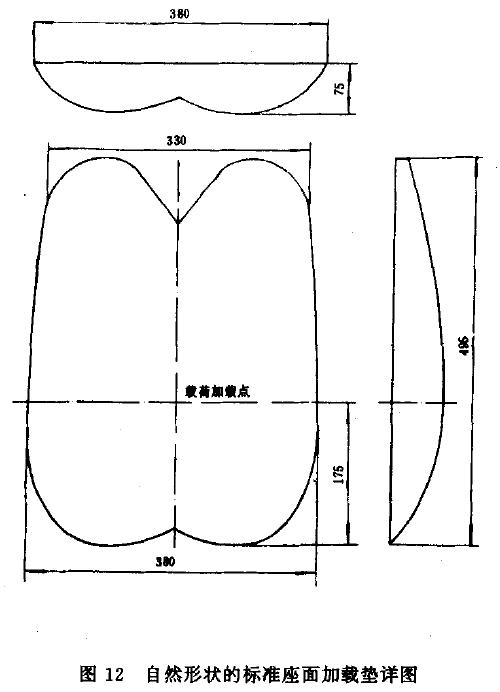

　　外形为自然凹凸形状的刚性物体，其表面坚硬、光滑(参见图12)。

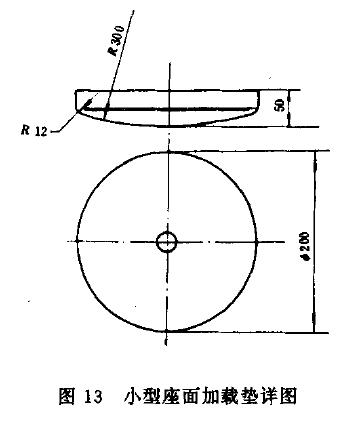

　　3.2.2 小型座面加载垫

　　直径为200mm的刚性圆形物体，其加载表面为球面，球面的曲率半径为300mm，其周边倒圆半径为12mm(参见图13)

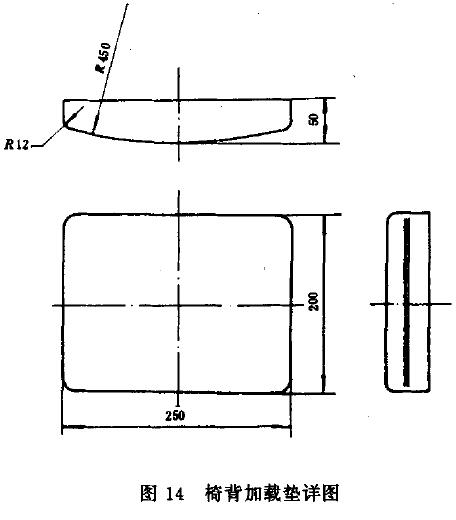

　　3.2.3 椅背加载垫/家具测试仪

　　椅背加载垫为长200mm、宽200mm的刚性矩物体，其加载表面为圆柱面，圆柱面的曲率半径为450mm，其四周边沿倒圆半径为12mm(参见图14)。

　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　

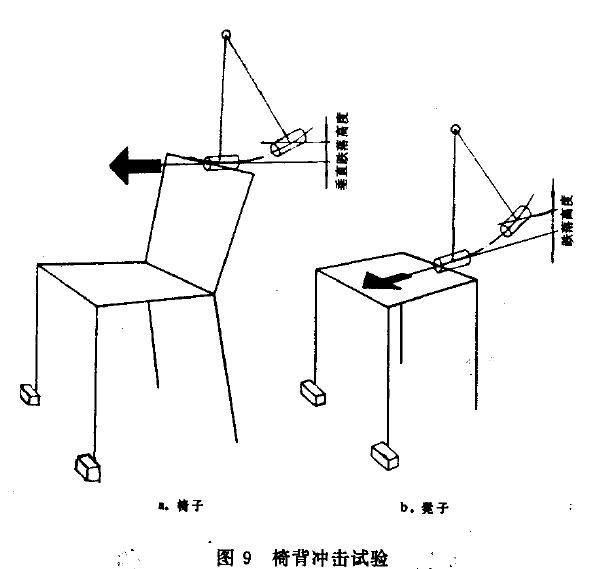

　　如果椅子装有枕靠，把挡块靠在受冲击枕靠的相对方向的椅腿外侧，使冲击摆锤与枕靠顶部外侧表面呈直角方向，冲击最易损坏的部位。

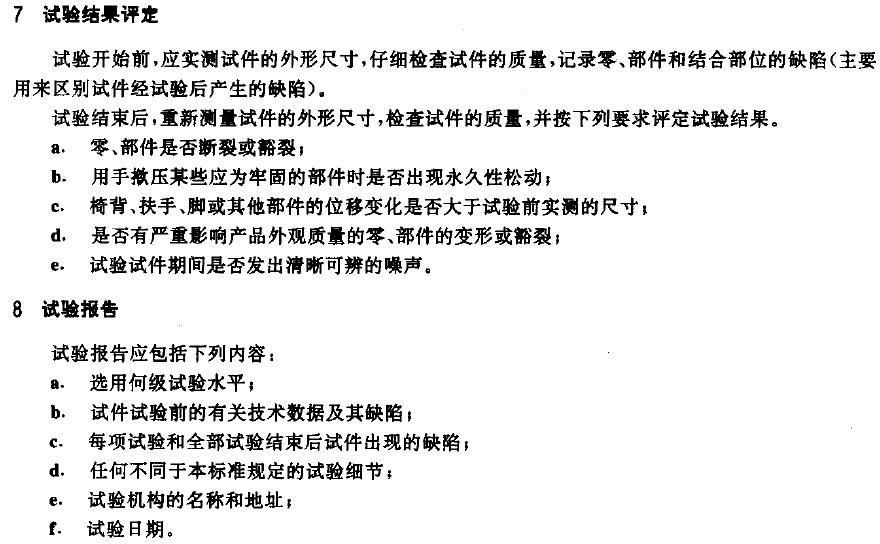

　　试验结束后，检查椅子或凳子的整体结构，并按第7章规定评定缺陷。

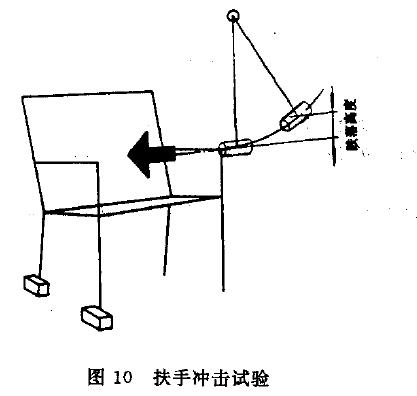

　　6.11 扶手冲击试验/家具测试仪

　　用挡块靠在椅腿上(具体位置见图10)，然后把冲击摆锤置于表中规定的高度或角度，使其自由跌落，朝未被止滑一侧扶手表面最易损坏的部位由外向内沿水平向冲击10次(见图10)。

　　试验结束后，检查椅子的整体结构，并按第7章规定评定缺陷。

　　

、

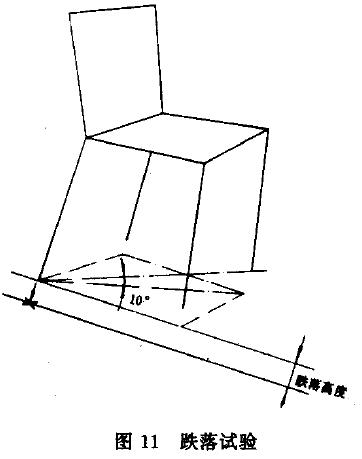

　　6-12 跌落试验

　　把椅或凳吊起，使受冲击腿的底端与其对角线相对一腿的底端之间的联线与水平面在10度夹角，其余两腿的联线成水平(见图11)。如果是三腿凳，则使两腿底端的联线成水平，使受冲击的另一腿的底端到两腿底端的联线中点的联线与水平面成10度夹角，然后按表中规定高度，把椅子提起，依次跌落冲击前腿和报腿，跌落次数各为10次。三腿凳则跌落冲击任意两腿。

　　叠放椅、凳跌落试验的高度，应取表中规定的相应高度。

　　试验结束后，检查椅子或凳子的整体结构，并按第7章规定评定缺陷。

　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　



　　

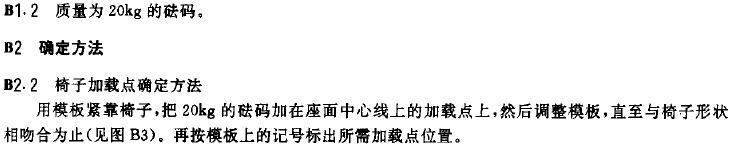

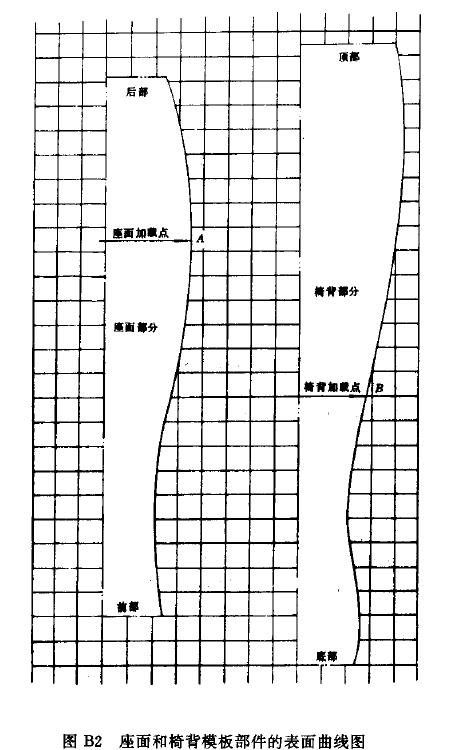

　　B2.2 凳子加载点确定方法

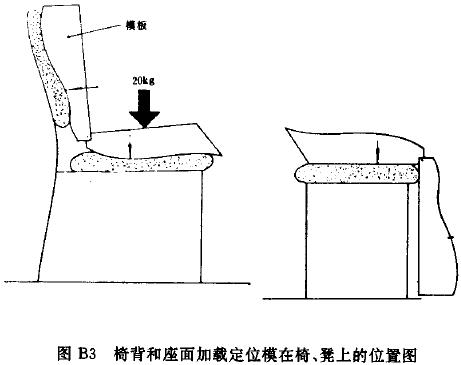

　　将模板按90度定位，然后按图B3所示放在凳面上，标出所需加载点位置。

　　附加说明：

　　本标准由中华人民共和国轻工业部提出。

　　本标准由全国家具标准化质量检测中心技术归口。

　　本标准由北京市木材工业研究所、天津市家具技术研究所和上海市家具研究所共同负责起草。
